Jak sprawdzić uziemienie w gniazdku?

Uziemienie w gniazdku możesz sprawdzić kilkoma prostymi metodami: wizualnie (czy jest styk ochronny i przewód żółto‑zielony) oraz za pomocą testera gniazdkowego, próbnika napięcia lub multimetru, mierząc napięcie między fazą a przewodem ochronnym (PE).

Poniżej znajdziesz bezpieczny, praktyczny poradnik krok po kroku – z zaznaczeniem, co możesz zrobić samodzielnie, a kiedy bezwzględnie wezwać elektryka.

Dlaczego uziemienie w gniazdku jest tak ważne?

Uziemienie to przewód ochronny (PE) połączony z bolcem lub stykami ochronnymi gniazdka, który odprowadza niebezpieczne napięcie do ziemi w razie uszkodzenia urządzenia.

Chroni to przed porażeniem prądem oraz uszkodzeniem sprzętu, szczególnie komputerów, routerów, serwerów domowych i elektroniki w inteligentnym domu.

Brak lub niesprawne uziemienie może skutkować:

• porażeniem przy dotknięciu metalowej obudowy uszkodzonego urządzenia,
• zakłóceniami działania sprzętu (np. komputerów, audio),
• nieskuteczną pracą zabezpieczeń, np. wyłączników różnicowoprądowych (RCD).

Zanim zaczniesz – bezpieczeństwo i ograniczenia domowych testów

Zanim dotkniesz gniazdka, pamiętaj o kilku zasadach:

• nigdy nie pracuj przy odsłoniętych przewodach pod napięciem – przed demontażem gniazdka wyłącz odpowiedni bezpiecznik lub główne zasilanie;
• używaj wyłącznie sprawnych narzędzi z izolowanymi uchwytami – wkrętaki, próbniki, mierniki;
• testy wykonuj tylko wtedy, gdy wiesz, co robisz – pracujesz na instalacji pod napięciem 230 V;
• domowe metody są wstępne – nie zastąpią profesjonalnych pomiarów (np. impedancji pętli zwarcia) wykonywanych przez elektryka.

Jeśli masz jakiekolwiek wątpliwości, instalacja jest stara albo wyniki pomiarów są niejednoznaczne – wezwij uprawnionego elektryka.

Krok 1 – wizualna kontrola gniazdka

To najprostszy sposób, który nie wymaga specjalistycznych przyrządów.

1. Sprawdzenie z zewnątrz

Upewnij się, że gniazdko ma styk ochronny – najczęściej metalowy bolec między otworami lub boczne blaszki styków ochronnych.

Jeśli gniazdko nie ma bolca ani styków ochronnych, nie ma w nim uziemienia i nie da się go sprawdzić domowymi metodami bez przeróbki instalacji.

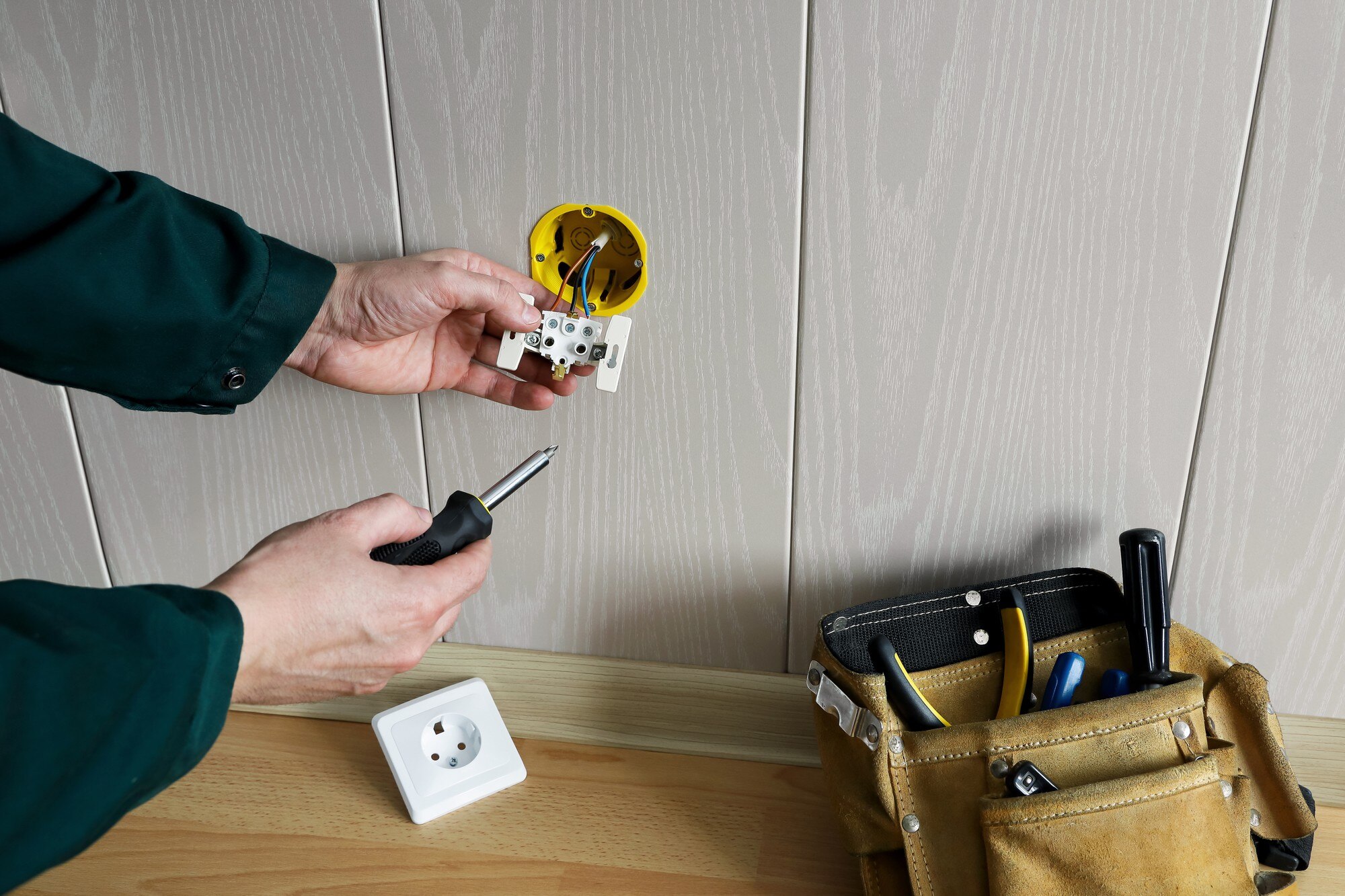

2. Zajrzenie do puszki (tylko przy wyłączonym zasilaniu!)

1. Wyłącz odpowiedni bezpiecznik w rozdzielnicy lub główne zasilanie.
2. Odkręć ramkę i gniazdko przy użyciu izolowanego śrubokręta.
3. Sprawdź, czy do zacisku ochronnego (tego, który łączy się z bolcem/stykami ochronnymi) jest podłączony żółto‑zielony przewód – standardowy kolor przewodu ochronnego PE.
4. Sprawdź, czy ten przewód jest solidnie przykręcony i nie wygląda na uszkodzony.

Jeśli w gniazdku nie ma żółto‑zielonego przewodu, uziemienie najprawdopodobniej nie jest doprowadzone.

Krok 2: najprostsza metoda – tester gniazdkowy

Dla osób nietechnicznych najbezpieczniejszy jest tester gniazdkowy (testery gniazd z diodami LED) – to niewielkie urządzenie wkładane bezpośrednio do gniazdka.

Jak działa tester gniazdkowy?

Typowy tester sygnalizuje najczęstsze stany:

• poprawne podłączenie przewodów,
• brak uziemienia (PE),
• zamianę przewodu fazowego z neutralnym (L z N),
• inne typowe błędy, np. przerwę w przewodzie neutralnym.

Jak używać testera – krok po kroku

1. Upewnij się, że tester jest przeznaczony do gniazd 230 V i ma czytelną legendę diod.
2. Włóż tester do gniazdka tak jak zwykłą wtyczkę.
3. Odczytaj konfigurację świecących diod i porównaj ją z opisem na obudowie testera.
4. Jeśli tester sygnalizuje brak przewodu ochronnego (PE) lub błąd uziemienia, nie korzystaj z tego gniazdka do podłączania sprzętu wymagającego uziemienia i skontaktuj się z elektrykiem.

Tester gniazdkowy nie wymaga dotykania przewodów, więc jest jedną z najbezpieczniejszych metod dla użytkownika domowego.

Krok 3 – próbnikiem napięcia: szybki test fazy i uziemienia

Do wstępnego sprawdzenia możesz użyć próbnika napięcia (tzw. „śrubokręt z neonówką”).

Etap 1 – zlokalizuj przewód fazowy

1. Włóż próbnik do jednego otworu gniazdka.
2. Jeśli lampka w próbniku się świeci – znalazłeś fazę (L).
3. Włóż próbnik do drugiego otworu; lampka nie powinna się świecić – to przewód neutralny (N).

Etap 2 – sprawdź bolec/styk ochronny

Dotknij próbnikiem bolca uziemienia lub styku ochronnego.

Lampka nie powinna się świecić – w prawidłowo działającym uziemieniu nie ma tam napięcia względem ziemi.

Wersja dla bardziej zaawansowanych: przyłóż jeden koniec próbnika (lub sondy z lampką kontrolną) do bolca uziemienia, a drugi do przewodu fazowego (L). Jeśli lampka się zapali, oznacza to, że między fazą a uziemieniem występuje napięcie 230 V, co pośrednio wskazuje na podłączony przewód ochronny.

Uwaga: próbnik napięcia pokazuje tylko obecność napięcia; nie mówi nic o jakości uziemienia ani o jego impedancji. To test wyłącznie orientacyjny.

Krok 4: sprawdzenie uziemienia multimetrem (miernikiem uniwersalnym)

Jeśli masz multimetr i podstawową wiedzę, możesz wykonać dokładniejszy test napięciowy.

Pomiar napięcia – czy PE „widzi” fazę?

1. Ustaw multimetr na pomiar napięcia zmiennego (AC), zakres co najmniej 250 V (często 200–600 V).
2. Zmierz napięcie między L a N: wsuń czerwoną sondę do L, czarną do N. Na wyświetlaczu powinno być około 230 V – to potwierdza prawidłowe napięcie między fazą a neutralnym.
3. Zmierz napięcie między L a PE: czerwona sonda do L, czarna do PE. Odczyt powinien być zbliżony do 230 V – wskazuje to, że uziemienie jest doprowadzone i połączone z siecią.
4. Zmierz napięcie między N a PE: czarna sonda do N, czerwona do PE. Odczyt powinien wynosić 0 V lub kilka woltów (niewielne różnice potencjałów są typowe).

Jeśli między L–PE nie ma napięcia (0 V), a między L–N jest 230 V, przewód ochronny może być niepodłączony albo podłączony nieprawidłowo (np. „wisi” w powietrzu).

Pomiar rezystancji uziemienia (dla bardziej zaawansowanych)

Profesjonalnie rezystancję uziemienia mierzy się specjalnym sprzętem, ale domowo można wykonać poglądowy pomiar ciągłości.

1. Wyłącz zasilanie gniazdka (bezpiecznik).
2. Ustaw multimetr na pomiar rezystancji (Ω).
3. Podłącz sondy: jedną do zacisku PE w gniazdku, drugą do metalowego elementu uziemionego, np. rury lub ramy kaloryfera (w starych instalacjach często połączonych z uziomem budynku).
4. Odczytaj wynik i zinterpretuj go: wartości poniżej 1 Ω zwykle oznaczają bardzo dobrą ciągłość uziemienia; w praktyce domowej często przyjmuje się, że poniżej 10 Ω wskazuje na poprawne uziemienie, choć dokładne wymagania zależą od przepisów i typu instalacji.

Niektóre poradniki sugerują pomiar rezystancji między L a PE. Takie pomiary wymagają jednak dużej ostrożności i wiedzy, ponieważ dotyczą obwodu pod napięciem – dla przeciętnego użytkownika bezpieczniejsze jest ograniczenie się do pomiaru napięcia między L–PE oraz L–N.

Krok 5 – test wyłącznika różnicowoprądowego (RCD)

Jeśli w instalacji masz wyłącznik różnicowoprądowy (RCD), warto sprawdzić, czy reaguje – poprawne działanie RCD jest kluczowe dla bezpieczeństwa.

W rozdzielnicy zlokalizuj wyłącznik z przyciskiem TEST i naciśnij go. Wyłącznik powinien natychmiast się wyłączyć, odcinając zasilanie.

Poprawne działanie RCD nie gwarantuje jeszcze idealnego uziemienia każdego gniazdka, ale wskazuje, że system ochrony przeciwporażeniowej funkcjonuje i w razie uszkodzenia izolacji jest szansa na szybkie odcięcie zasilania.

Co może pójść nie tak – typowe problemy z uziemieniem

Podczas sprawdzania uziemienia możesz odkryć m.in.:

• brak przewodu ochronnego (PE) w puszce – gniazdko „z bolcem” podłączone tylko dwoma przewodami,
• źle podłączony przewód ochronny (np. do neutralnego zamiast do uziomu),
• tzw. zerowanie w starych instalacjach – bolce uziemienia połączone z przewodem neutralnym (N), zamiast osobnym przewodem ochronnym,
• uszkodzony przewód PE lub słaby styk w zacisku gniazdka.

Jeśli wyniki testów są niespójne lub wskazują błąd, nie próbuj samodzielnie przerabiać instalacji. Zgłoś problem elektrykowi, który zweryfikuje kluczowe parametry:

• impedancję pętli zwarcia,
• rezystancję uziemienia,
• poprawność działania zabezpieczeń.

Czy można sprawdzić uziemienie „bez miernika”?

Tak, są proste metody bez multimetru, ale pamiętaj, że są orientacyjne i mniej dokładne niż pomiary przyrządami.

Metoda z próbnikiem napięcia i bolcem uziemienia: zgodnie z opisem wyżej sprawdź, czy bolec nie jest pod napięciem oraz czy między L a PE pojawia się napięcie.

Metoda z lampką kontrolną lub małą żarówką – wykonaj następujące kroki:

1. Jeden przewód lampki podłącz do fazy (L).
2. Drugi przewód podłącz do neutralnego (N) – lampka powinna zaświecić.
3. Następnie podłącz ten drugi przewód do bolca (PE) – jeśli lampka świeci, między L a PE jest napięcie, co wskazuje na obecność przewodu ochronnego.

Te rozwiązania są mniej bezpieczne niż użycie gotowego testera gniazdka – stosuj je wyłącznie z należytą ostrożnością.

Kiedy koniecznie wezwać elektryka?

Skorzystaj z usług elektryka, jeśli:

• instalacja jest stara, aluminiowa lub wielokrotnie przerabiana,
• brakuje żółto‑zielonych przewodów w puszkach, mimo że gniazdka mają bolce,
• tester gniazdkowy lub pomiary miernikiem wskazują brak uziemienia albo błędne podłączenie przewodów,
• planujesz podłączać do gniazdka wrażliwy sprzęt (komputery, serwery, sprzęt audio, urządzenia smart home) i chcesz mieć pewność co do jakości uziemienia.

W razie wątpliwości najlepiej zlecić przegląd instalacji i pomiary ochronne wykwalifikowanemu elektrykowi.
